Vacuum Melting Furnace

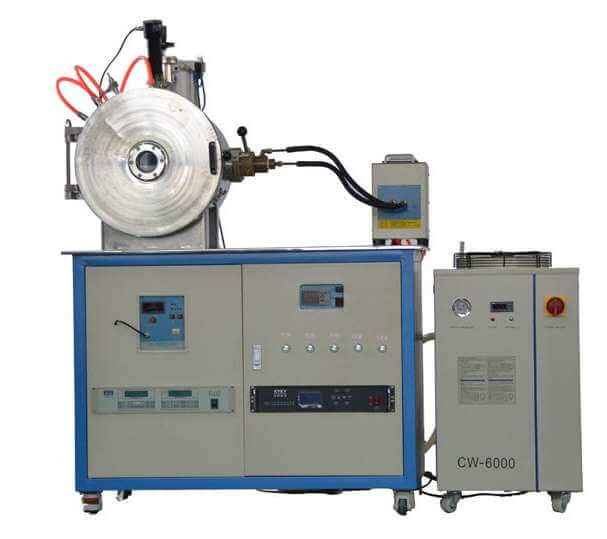

Labor-Vakuumschmelzofen (Molekularpumpe) (1 ~ 5 kg)

  • Model Number:

    TMAX-VIF
  • Zahlung:

    L/C D/A D/P T/T Western Union
  • Delivery Time:

    15 day
Produktdetails

vif vakuum schmelzofen (molekularpumpe) (1 ~ 5 kg)

· ein . Ausrüstung Eigenschaften

1. mit der horizontaler Ofen, die Seitentür ist offen, das Material ist bequem, das Ofen ist kompakt und der Raum ist klein

2. 50 Programm Steuerungstemperatur kann Temperatur und Temperatur steuern und kann steuern Heizrate und konstante Temperatur.

3. es ist bequem, verschiedene Spulen zu ändern, um die Materialien von unterschiedlichem Kilogramm zu treffen

4. die Die Installation des Beobachtungslochs kann die Situation des Tiegels klären Material im Ofen

5. die Die Temperatur der Flüssigkeit im Tiegel kann mit Infrarot gemessen werden Thermometer

6. ausgestattet mit molekularpumpe, vakuum grad erreichen 8x10-4 pa

die Elektroden und der Tiegel kann außerhalb des Ofens und der Flüssigkeit manuell gedreht werden kann das Entleeren und Gießen in den Hohlraum vervollständigen und damit die Gefahr von Gießen und Gießen im Vakuum.

8. sekundär Fütterungssystem.

9. die Drehung Elektrode und Ofen werden von Wilson Seal, gute Dichtleistung und verwendet leichte Drehung.

10. Installation Wasserkühlmaschine, Wasserkühlmaschine mit Unterdruck und defekt Wasseralarm, sicher und zuverlässig.

11. igbt macht Versorgung mit Temperatur, Wasserschutz und Alarm, Ausgangsstromanzeige und andere Funktionen.

12, weit verbreitet in Hochschulen und Universitäten und wissenschaftlichen Forschungseinheiten unter der Bedingung von Vakuum oder Schutzatmosphäre aus metallischen Werkstoffen (wie Edelstahl, Nickelbasislegierung, Kupfer, legierter Stahl, Nickel- und Kobaltlegierungen, Seltene Erden Neodym Eisen) Schmelzen Verarbeitung und Vorbereitung, kann auch Legierung übernehmen stahl vakuumraffination verarbeitung und präzisionsguss.

b. Struktur Beschreibung

Dieses Produkt von die ofendecke, ofen, drehwerk, schmelzguss system, pneumatisches System und Atmosphären-Kontrollsystem, Vakuumsystem, igbt Energie Versorgungs- und Steuerungssystem, Wasserkühlungssystem, die Werkbank und andere Komponenten der elektrischen Steuerung, des Ofens, der Atmosphärenregelung, Schmelzgusssystem und elektrische Steuerung und Kühlsystem Komponenten auf der Geräteplattform installiert sind, machen die gesamte Ausrüstung als insgesamt hat der Ofenrahmen die Anlage ein horizontales Stellrad, kann nicht nur von freiheit ziehen, sondern muss auch die funktion der ebene anpassen.

1. Ofen: für Alle 304 Edelstahl-Struktur, Argon-Lichtbogenschweißen.

mit double wassergekühlte Ofenmantelstruktur, die die Temperatur von garantieren kann die bof shell überschreitet 40 nicht .

das Cover der ofen ist zur tür hin offen, ofendeckel wird von hand geöffnet und eine verriegelung Gerät wird hinzugefügt. Der Deckel des Ofens ist mit einem Sichtloch versehen, um zu machen es ist leicht, die Situation im Ofen zu beobachten.

im ofen, der Einlass und der Auslass des Einlasses und des Auslasses des angeschlossenen Ofens und des Einlass und Auslass der inneren Ausgießvorrichtung sind eingebaut.

2. Ofengestell: In die Rahmenkonstruktion aus Stahlblech eingeschweißt, wird der Ofenkörper eingebaut auf dem Gestell.

3, schwenken Mechanismus und der Ofen mit der Flanschverbindung die Induktionsspule durch Messing herum in eine Spirale aus dem Ofenkörper, um die Kupferelektrode zu führen und siegelofen mit wilson, zuverlässige abdichtung, und realisieren die Rotationsfunktion.

4. sekundär Beschickungsvorrichtung: Der obere Teil des Ofens ist mit einer sekundären Beschickung ausgestattet Gerät, mit dem andere Elemente während des Schmelzprozesses hinzugefügt werden können.

5, Temperatur Kontrollsystem, Temperaturkontrollsystem ist ein Temperaturmesssystem, Temperiergerät, auf dem Ofenkörper ist mit Infrarot ausgestattet Thermometer, Infrarotthermometer werden am Ausgang des 1-5 V Signals umgewandelt auf ein Temperatursignal durch Temperaturkontrollmesser, Temperaturkontrolltabelle kann die Ausgangssteuerung des Induktionsofensteuersignals steuern, um so zu bilden In einem geschlossenen Regelkreis kann die Temperatur des Ofens geregelt, programmiert werden 30 Programm Temperaturregelung, genaue Temperaturregelung Präzision, die Heizrate ist justierbar und konstante Temperatur, kann das erleichtern Steuerung der Gießtemperaturregelung.

vif Vakuuminduktionsschmelzen   Ofen

Modell-

tmax-vif-1

tmax-vif-2

tmax-vif-5

maximales Schmelzgewicht (berechnet durch   eisen flüssigkeit)

1 kg

2kg

5kg

maximale Heiztemperatur

1900

1900

1900

elektrische heizleistung

Energieversorgung

Hochfrequenz-Induktionsstromversorgung

Hochfrequenz-Induktionsstromversorgung

mittelfrequente Stromversorgung

Schwingungsfrequenz

30-80 kHz

30-80 kHz

1-20kHz

maximale Eingangsleistung

15kw

25kw

38kw

Heizstrom

200 ~ 1000a

2-50a

10-75a

Kühlwasserbedarf

≥0,2 MPa 2 ~ 5l /

≥0,2mpa ≥6l /

≥0,2mpa ≥4l /

Leistungsgewicht

30kg

55kg

80kg

Auslastungsgrad

80%

100%

100%

Eingangsspannung

110-380 V, 50/60 Hz

Heizmethode

Induktionsheizung

temperaturstabilisierend

pid

Hohlraumvakuum (Diffusionspumpeneinheit)

& lt; 8x10 -4pa

Luftdruck des Hohlraums

& lt; 0,5 MPa

Druckanstiegsrate

& lt; 4 pa / h

Gleichmäßiger Schutz und Display

Ja

Übertemperaturschutz

Ja

Überstromschutz

Ja

Unterspannungsschutz (Wasser   Druck)

Ja

Kontrollgenauigkeit

+/- 1 ~ 5 (( 600

Temperaturerkennungsmodus

b Typ Thermoelement oder Infrarot   Thermometer

max. Erwärmungsrate

100 /Mindest

Drehwinkel der Tiegelablage

0-90 °

Anzeigefenstergröße

Ø 90mm

Kaltwassermaschine (optional)

cw-6200

Vakuumeinheit

Eingangsspannung

380 V / 220 V

brüllen

kf40x1000

Vakuum-Prallventil

kf40

Molekularpumpe

Molekularpumpenmodell

fj620

Eingangsspannung

220v

Einlassflansch der Molekularpumpe

DN160

Pumpleistung der Molekularpumpe l / s (z   Luft)

600

Grenzdruck der Molekularpumpe pa)

6 × 10-7

Kühlmodus

Wasserkühlen

Kühlwasserdruck mpa

0,1-0,2

Kühlwassertemperatur

& lt; 25 & lt;   p = & gt;


  • Vacuum Melting Furnace

    · die Struktur der Komposition

    1. Ofen 2. ofen 3. boden 4. ofen 5. vakuumsystem

    6. Temperatur Steuersystem 7. Luftsystem 8. Transformator und Verbindungskabel 9. Wasser Kühlsystem 10. Heizelement und Hitzeschild

    · die Struktur, die

    1 der Ofen Die Verwendung von Doppel-Wasser-Sandwich-Struktur der inneren Schicht aus Edelstahl (1cr18n9ti) Polieren der äußeren Schicht aus hochwertigem Kohlenstoffstahl das Obermaterial und unterer Flansch, der in eine Flanschebenen-Setzdichtung mit zylindrischer Struktur eingeschweißt ist Rille. Verwenden Sie die O-Ring-Vakuumdichtung und stellen Sie die Wasserkühlung ein Gerät (um zu verhindern, dass die Temperatur zu hoch ist "o" Ringalterung).  öffnen mit pumpen thermoelement infrarot löcher und so weiter.

    2 der deckel der Verwendung einer doppelt laminierten Kopfstruktur mit Beobachtungslöchern, die die Verriegelung abschirmen Öffnen Sie das Gerät und Wasserkühlung.

    3 der Boden der gleiche Doppelschicht-Wassersandwich-Kopfstruktur mit Elektrodenextraktion Geräteträgerplattform und ein wassergekühltes Gerät.

    4 ofen durch die Stahl und Stahlblech in eine kastenartige Struktur den Ofen in den Kasten gelegt nett.

    5 Vakuumsystem eine taiwan k-150 diffusionspumpe mit kältefalle eine taiwan 2x-15 mechanische pumpe manuelles Hochvakuum-Absperrklappen-Vakuum-Manometer (± pa) aufblasbar ventil entlüften ventil und vakuumleitung und so weiter. mechanische Pumpe mit Metall Schnellanschluss für Wellschlauch (langsame Vibration) Vakuummessung unter Verwendung eines digitalen Komposit-Vakuummeters.

    6 Temperatur Steuersystem die Verwendung von steuerbaren Silizium-Temperaturregelung alle instrumente für die vereinigten staaten honeywell digital table temperature control with PID-Regelung Übertemperaturton und Lichtalarmfunktion elektrisch komponenten schneider brand electric control panel von siemens standard Produktion hochpräzise Temperaturregelung einfach zu bedienen.

    7 das Gassystem Das gesamte System mit einem Einlass und einer Entlüftung kann aufgeblasen werden.

    8 elektrische steuerung die verwendung von scr temperaturregelung mit großem strom Transformatorspannungsregler und Temperaturregler Steuerkreis. Stromkreis mit Wasserüberstrom-Übertemperaturalarm und Schutz.

    9 Wasserkühlung System aus einer Vielzahl von Rohrleitungsventilen und anderen verwandten Geräten mit Wasser Der Ton- und Lichtalarm unterbricht automatisch die Stromzufuhr.

    10 Transformatoren und Anschlusskabel mit dem passenden Transformator und Anschlusskabel.

    11 Heizung Element und Hitzeschild Heizelement mit Graphitelektrode in ein zylindrische struktur der isolationsschirm mit graphit kohlefilz graphit Filz (2-Lagen-Graphitrohr 4-Lagen-Carbon und 4-Lagen-Graphitfilz)  Schichtdicke von 10 mm oder mehr) gute Isoliereigenschaften Erwärmung Gleichmäßig hohe Strahlungswärmeschockbeständigkeit und schnelle Erwärmung und Abkühlung.  Isolationsschicht und Wärmetrennung einfache Wartung und Beladung Isolationsjacke

    Siehe Vakuum-Carbonrohrofen

    Modell-

    tmax-carbonfurnace1

    maximale Leistung des Ofens

    25kw

    Stromspannung

    380v

    Phase

    3 Phase

    maximale Heiztemperatur

    2000 grad

    Temperiermodell

    pid 40 programmtemperaturregelung

    Heizkohlerohrgröße   (mm)

    dia130 (innere größe x220

    effektive Heizgröße (mm)

    dia80x100

    Hohlraumvakuum (Diffusoreinheit)

    & lt; 5x10 -3pa

    Hohlraumfülldruck

    & lt; 0,15pa

    Boost-Rate

    & lt; 4 pa / 小时

    Break-Even-Schutz und Display

    Ja

    Übertemperaturschutz

    Ja

    Überstromschutz

    Ja

    Unterspannungsschutz (Wasser   Druck)

    Ja

    Kontrollgenauigkeit

    +/- 1

    Temperaturerkennungsmethode

    Thermoelement Typ B oder Infrarot   Thermometer

    maximale Heizrate

    & lt; 20 Grad / min

    wasser-kalte Vakuumkammer

    Ja

    Größe des Beobachtungsfensters

    Ø 90mm

    Kühler (optional)

    cw-6100ah

    Vakuumeinheit

    Einheit Eingangsspannung

    380 V / 220 V

    Balg

    kf40x1000

    Vakuum-Prallventil

    kf40

    Vorderseite   Maschine Vakuumpumpe rvp-6

    Leistung

    0,75 kW

    Stromspannung

    380v

    Drehgeschwindigkeit

    1450rpm

    Luftansaugdurchmesser

    kf25 / kf40

    Pumpendrehzahl l / s

    6

    ultimativer Druck

    4x10 -2pa

    Diffusionspumpe tk150

    Stromspannung

    220v

    Leistung

    1000w

    Luftansaugschnittstelle

    dn150

    Ausgangsschnittstelle

    dn40

    Einspritzung von Öl

    0,3l

    Pumprate n2

    1000 l / s

    Composite-Vakuummeter

    zdf

    Energieversorgung

    220v 55w

    Kontrollgenauigkeit

    ± 1%

    Messbereich des Vakuummeters

    10-5 -10 5 pa

    · Ausstattungsmerkmale

    Der Ofen ist ein Regelmäßiger Betrieb, der in optischen Materialien für Funktionskeramik weit verbreitet ist Kohlenstoff-Verbundwerkstoffe Hartmetalllegierung Pulvermetallurgie und andere Hochtemperatur Vakuumbedingungen für die Sinterbehandlung, aber auch im Falle von aufblasbaren Formen Sintern.

    · die Struktur der Komposition

    1. Ofen 2. ofen 3. boden 4. ofen 5. vakuumsystem

    6. Temperatur Steuersystem 7. Luftsystem 8. Transformator und Verbindungskabel 9. Wasser Kühlsystem 10. Heizelement und Hitzeschild

    · die Struktur, die

    1 der Ofen Die Verwendung von Doppel-Wasser-Sandwich-Struktur der inneren Schicht aus Edelstahl (1cr18n9ti) Polieren der äußeren Schicht aus hochwertigem Kohlenstoffstahl das Obermaterial und unterer Flansch, der in eine Flanschebenen-Setzdichtung mit zylindrischer Struktur eingeschweißt ist Rille. Verwenden Sie die O-Ring-Vakuumdichtung und stellen Sie die Wasserkühlung ein Gerät (um zu verhindern, dass die Temperatur zu hoch ist "o" Ringalterung).  öffnen mit pumpen thermoelement infrarot löcher und so weiter.

    2 der deckel der Verwendung einer doppelt laminierten Kopfstruktur mit Beobachtungslöchern, die die Verriegelung abschirmen Öffnen Sie das Gerät und Wasserkühlung.

    3 der Boden der gleiche Doppelschicht-Wassersandwich-Kopfstruktur mit Elektrodenextraktion Geräteträgerplattform und ein wassergekühltes Gerät.

    4 ofen durch die Stahl und Stahlblech in eine kastenartige Struktur den Ofen in den Kasten gelegt nett.

    5 Vakuumsystem eine taiwan k-150 diffusionspumpe mit kältefalle eine taiwan 2x-15 mechanische pumpe manuelles Hochvakuum-Absperrklappen-Vakuum-Manometer (± pa) aufblasbar ventil entlüften ventil und vakuumleitung und so weiter. mechanische Pumpe mit Metall Schnellanschluss für Wellschlauch (langsame Vibration) Vakuummessung unter Verwendung eines digitalen Komposit-Vakuummeters.

    6 Temperatur Steuersystem die Verwendung von steuerbaren Silizium-Temperaturregelung alle instrumente für die vereinigten staaten honeywell digital table temperature control with PID-Regelung Übertemperaturton und Lichtalarmfunktion elektrisch komponenten schneider brand electric control panel von siemens standard Produktion hochpräzise Temperaturregelung einfach zu bedienen.

    7 das Gassystem Das gesamte System mit einem Einlass und einer Entlüftung kann aufgeblasen werden.

    8 elektrische steuerung die verwendung von scr temperaturregelung mit großem strom Transformatorspannungsregler und Temperaturregler Steuerkreis. Stromkreis mit Wasserüberstrom-Übertemperaturalarm und Schutz.

    9 Wasserkühlung System aus einer Vielzahl von Rohrleitungsventilen und anderen verwandten Geräten mit Wasser Der Ton- und Lichtalarm unterbricht automatisch die Stromzufuhr.

    10 Transformatoren und Anschlusskabel mit dem passenden Transformator und Anschlusskabel.

    11 Heizung Element und Hitzeschild Heizelement mit Graphitelektrode in ein zylindrische struktur der isolationsschirm mit graphit kohlefilz graphit Filz (2-Lagen-Graphitrohr 4-Lagen-Carbon und 4-Lagen-Graphitfilz)  Schichtdicke von 10 mm oder mehr) gute Isoliereigenschaften Erwärmung Gleichmäßig hohe Strahlungswärmeschockbeständigkeit und schnelle Erwärmung und Abkühlung.  Isolationsschicht und Wärmetrennung einfache Wartung und Beladung Isolationsjacke

    Siehe Vakuum-Carbonrohrofen

    Modell-

    tmax-carbonfurnace1

    maximale Leistung des Ofens

    25kw

    Stromspannung

    380v

    Phase

    3 Phase

    maximale Heiztemperatur

    2000 grad

    Temperiermodell

    pid 40 programmtemperaturregelung

    Heizkohlerohrgröße   (mm)

    dia130 (innere größe x220

    effektive Heizgröße (mm)

    dia80x100

    Hohlraumvakuum (Diffusoreinheit)

    & lt; 5x10 -3pa

    Hohlraumfülldruck

    & lt; 0,15pa

    Boost-Rate

    & lt; 4 pa / 小时

    Break-Even-Schutz und Display

    Ja

    Übertemperaturschutz

    Ja

    Überstromschutz

    Ja

    Unterspannungsschutz (Wasser   Druck)

    Ja

    Kontrollgenauigkeit

    +/- 1

    Temperaturerkennungsmethode

    Thermoelement Typ B oder Infrarot   Thermometer

    maximale Heizrate

    & lt; 20 Grad / min

    wasser-kalte Vakuumkammer

    Ja

    Größe des Beobachtungsfensters

    Ø 90mm

    Kühler (optional)

    cw-6100ah

    Vakuumeinheit

    Einheit Eingangsspannung

    380 V / 220 V

    Balg

    kf40x1000

    Vakuum-Prallventil

    kf40

    Vorderseite   Maschine Vakuumpumpe rvp-6

    Leistung

    0,75 kW

    Stromspannung

    380v

    Drehgeschwindigkeit

    1450rpm

    Luftansaugdurchmesser

    kf25 / kf40

    Pumpendrehzahl l / s

    6

    ultimativer Druck

    4x10 -2pa

    Diffusionspumpe tk150

    Stromspannung

    220v

    Leistung

    1000w

    Luftansaugschnittstelle

    dn150

    Ausgangsschnittstelle

    dn40

    Einspritzung von Öl

    0,3l

    Pumprate n2

    1000 l / s

    Composite-Vakuummeter

    zdf

    Energieversorgung

    220v 55w

    Kontrollgenauigkeit

    ± 1%

    Messbereich des Vakuummeters

    10-5 -10 5 pa

    · Ausstattungsmerkmale

    Der Ofen ist ein Regelmäßiger Betrieb, der in optischen Materialien für Funktionskeramik weit verbreitet ist Kohlenstoff-Verbundwerkstoffe Hartmetalllegierung Pulvermetallurgie und andere Hochtemperatur Vakuumbedingungen für die Sinterbehandlung, aber auch im Falle von aufblasbaren Formen Sintern.

    · die Struktur der Komposition

    1. Ofen 2. ofen 3. boden 4. ofen 5. vakuumsystem

    6. Temperatur Steuersystem 7. Luftsystem 8. Transformator und Verbindungskabel 9. Wasser Kühlsystem 10. Heizelement und Hitzeschild

    · die Struktur, die

    1 der Ofen Die Verwendung von Doppel-Wasser-Sandwich-Struktur der inneren Schicht aus Edelstahl (1cr18n9ti) Polieren der äußeren Schicht aus hochwertigem Kohlenstoffstahl das Obermaterial und unterer Flansch, der in eine Flanschebenen-Setzdichtung mit zylindrischer Struktur eingeschweißt ist Rille. Verwenden Sie die O-Ring-Vakuumdichtung und stellen Sie die Wasserkühlung ein Gerät (um zu verhindern, dass die Temperatur zu hoch ist "o" Ringalterung).  öffnen mit pumpen thermoelement infrarot löcher und so weiter.

    2 der deckel der Verwendung einer doppelt laminierten Kopfstruktur mit Beobachtungslöchern, die die Verriegelung abschirmen Öffnen Sie das Gerät und Wasserkühlung.

    3 der Boden der gleiche Doppelschicht-Wassersandwich-Kopfstruktur mit Elektrodenextraktion Geräteträgerplattform und ein wassergekühltes Gerät.

    4 ofen durch die Stahl und Stahlblech in eine kastenartige Struktur den Ofen in den Kasten gelegt nett.

    5 Vakuumsystem eine taiwan k-150 diffusionspumpe mit kältefalle eine taiwan 2x-15 mechanische pumpe manuelles Hochvakuum-Absperrklappen-Vakuum-Manometer (± pa) aufblasbar ventil entlüften ventil und vakuumleitung und so weiter. mechanische Pumpe mit Metall Schnellanschluss für Wellschlauch (langsame Vibration) Vakuummessung unter Verwendung eines digitalen Komposit-Vakuummeters.

    6 Temperatur Steuersystem die Verwendung von steuerbaren Silizium-Temperaturregelung alle instrumente für die vereinigten staaten honeywell digital table temperature control with PID-Regelung Übertemperaturton und Lichtalarmfunktion elektrisch komponenten schneider brand electric control panel von siemens standard Produktion hochpräzise Temperaturregelung einfach zu bedienen.

    7 das Gassystem Das gesamte System mit einem Einlass und einer Entlüftung kann aufgeblasen werden.

    8 elektrische steuerung die verwendung von scr temperaturregelung mit großem strom Transformatorspannungsregler und Temperaturregler Steuerkreis. Stromkreis mit Wasserüberstrom-Übertemperaturalarm und Schutz.

    9 Wasserkühlung System aus einer Vielzahl von Rohrleitungsventilen und anderen verwandten Geräten mit Wasser Der Ton- und Lichtalarm unterbricht automatisch die Stromzufuhr.

    10 Transformatoren und Anschlusskabel mit dem passenden Transformator und Anschlusskabel.

    11 Heizung Element und Hitzeschild Heizelement mit Graphitelektrode in ein zylindrische struktur der isolationsschirm mit graphit kohlefilz graphit Filz (2-Lagen-Graphitrohr 4-Lagen-Carbon und 4-Lagen-Graphitfilz)  Schichtdicke von 10 mm oder mehr) gute Isoliereigenschaften Erwärmung Gleichmäßig hohe Strahlungswärmeschockbeständigkeit und schnelle Erwärmung und Abkühlung.  Isolationsschicht und Wärmetrennung einfache Wartung und Beladung Isolationsjacke

    Siehe Vakuum-Carbonrohrofen

    Modell-

    tmax-carbonfurnace1

    maximale Leistung des Ofens

    25kw

    Stromspannung

    380v

    Phase

    3 Phase

    maximale Heiztemperatur

    2000 grad

    Temperiermodell

    pid 40 programmtemperaturregelung

    Heizkohlerohrgröße   (mm)

    dia130 (innere größe x220

    effektive Heizgröße (mm)

    dia80x100

    Hohlraumvakuum (Diffusoreinheit)

    & lt; 5x10 -3pa

    Hohlraumfülldruck

    & lt; 0,15pa

    Boost-Rate

    & lt; 4 pa / 小时

    Break-Even-Schutz und Display

    Ja

    Übertemperaturschutz

    Ja

    Überstromschutz

    Ja

    Unterspannungsschutz (Wasser   Druck)

    Ja

    Kontrollgenauigkeit

    +/- 1

    Temperaturerkennungsmethode

    Thermoelement Typ B oder Infrarot   Thermometer

    maximale Heizrate

    & lt; 20 Grad / min

    wasser-kalte Vakuumkammer

    Ja

    Größe des Beobachtungsfensters

    Ø 90mm

    Kühler (optional)

    cw-6100ah

    Vakuumeinheit

    Einheit Eingangsspannung

    380 V / 220 V

    Balg

    kf40x1000

    Vakuum-Prallventil

    kf40

    Vorderseite   Maschine Vakuumpumpe rvp-6

    Leistung

    0,75 kW

    Stromspannung

    380v

    Drehgeschwindigkeit

    1450rpm

    Luftansaugdurchmesser

    kf25 / kf40

    Pumpendrehzahl l / s

    6

    ultimativer Druck

    4x10 -2pa

    Diffusionspumpe tk150

    Stromspannung

    220v

    Leistung

    1000w

    Luftansaugschnittstelle

    dn150

    Ausgangsschnittstelle

    dn40

    Einspritzung von Öl

    0,3l

    Pumprate n2

    1000 l / s

    Composite-Vakuummeter

    zdf

    Energieversorgung

    220v 55w

    Kontrollgenauigkeit

    ± 1%

    Messbereich des Vakuummeters

    10-5 -10 5 pa

    · Ausstattungsmerkmale

    Der Ofen ist ein Regelmäßiger Betrieb, der in optischen Materialien für Funktionskeramik weit verbreitet ist Kohlenstoff-Verbundwerkstoffe Hartmetalllegierung Pulvermetallurgie und andere Hochtemperatur Vakuumbedingungen für die Sinterbehandlung, aber auch im Falle von aufblasbaren Formen Sintern.

    · die Struktur der Komposition

    1. Ofen 2. ofen 3. boden 4. ofen 5. vakuumsystem

    6. Temperatur Steuersystem 7. Luftsystem 8. Transformator und Verbindungskabel 9. Wasser Kühlsystem 10. Heizelement und Hitzeschild

    · die Struktur, die

    1 der Ofen Die Verwendung von Doppel-Wasser-Sandwich-Struktur der inneren Schicht aus Edelstahl (1cr18n9ti) Polieren der äußeren Schicht aus hochwertigem Kohlenstoffstahl das Obermaterial und unterer Flansch, der in eine Flanschebenen-Setzdichtung mit zylindrischer Struktur eingeschweißt ist Rille. Verwenden Sie die O-Ring-Vakuumdichtung und stellen Sie die Wasserkühlung ein Gerät (um zu verhindern, dass die Temperatur zu hoch ist "o" Ringalterung).  öffnen mit pumpen thermoelement infrarot löcher und so weiter.

    2 der deckel der Verwendung einer doppelt laminierten Kopfstruktur mit Beobachtungslöchern, die die Verriegelung abschirmen Öffnen Sie das Gerät und Wasserkühlung.

    3 der Boden der gleiche Doppelschicht-Wassersandwich-Kopfstruktur mit Elektrodenextraktion Geräteträgerplattform und ein wassergekühltes Gerät.

    4 ofen durch die Stahl und Stahlblech in eine kastenartige Struktur den Ofen in den Kasten gelegt nett.

    5 Vakuumsystem eine taiwan k-150 diffusionspumpe mit kältefalle eine taiwan 2x-15 mechanische pumpe manuelles Hochvakuum-Absperrklappen-Vakuum-Manometer (± pa) aufblasbar ventil entlüften ventil und vakuumleitung und so weiter. mechanische Pumpe mit Metall Schnellanschluss für Wellschlauch (langsame Vibration) Vakuummessung unter Verwendung eines digitalen Komposit-Vakuummeters.

    6 Temperatur Steuersystem die Verwendung von steuerbaren Silizium-Temperaturregelung alle instrumente für die vereinigten staaten honeywell digital table temperature control with PID-Regelung Übertemperaturton und Lichtalarmfunktion elektrisch komponenten schneider brand electric control panel von siemens standard Produktion hochpräzise Temperaturregelung einfach zu bedienen.

    7 das Gassystem Das gesamte System mit einem Einlass und einer Entlüftung kann aufgeblasen werden.

    8 elektrische steuerung die verwendung von scr temperaturregelung mit großem strom Transformatorspannungsregler und Temperaturregler Steuerkreis. Stromkreis mit Wasserüberstrom-Übertemperaturalarm und Schutz.

    9 Wasserkühlung System aus einer Vielzahl von Rohrleitungsventilen und anderen verwandten Geräten mit Wasser Der Ton- und Lichtalarm unterbricht automatisch die Stromzufuhr.

    10 Transformatoren und Anschlusskabel mit dem passenden Transformator und Anschlusskabel.

    11 Heizung Element und Hitzeschild Heizelement mit Graphitelektrode in ein zylindrische struktur der isolationsschirm mit graphit kohlefilz graphit Filz (2-Lagen-Graphitrohr 4-Lagen-Carbon und 4-Lagen-Graphitfilz)  Schichtdicke von 10 mm oder mehr) gute Isoliereigenschaften Erwärmung Gleichmäßig hohe Strahlungswärmeschockbeständigkeit und schnelle Erwärmung und Abkühlung.  Isolationsschicht und Wärmetrennung einfache Wartung und Beladung Isolationsjacke

    Siehe Vakuum-Carbonrohrofen

    Modell-

    tmax-carbonfurnace1

    maximale Leistung des Ofens

    25kw

    Stromspannung

    380v

    Phase

    3 Phase

    maximale Heiztemperatur

    2000 grad

    Temperiermodell

    pid 40 programmtemperaturregelung

    Heizkohlerohrgröße   (mm)

    dia130 (innere größe x220

    effektive Heizgröße (mm)

    dia80x100

    Hohlraumvakuum (Diffusoreinheit)

    & lt; 5x10 -3pa

    Hohlraumfülldruck

    & lt; 0,15pa

    Boost-Rate

    & lt; 4 pa / 小时

    Break-Even-Schutz und Display

    Ja

    Übertemperaturschutz

    Ja

    Überstromschutz

    Ja

    Unterspannungsschutz (Wasser   Druck)

    Ja

    Kontrollgenauigkeit

    +/- 1

    Temperaturerkennungsmethode

    Thermoelement Typ B oder Infrarot   Thermometer

    maximale Heizrate

    & lt; 20 Grad / min

    wasser-kalte Vakuumkammer

    Ja

    Größe des Beobachtungsfensters

    Ø 90mm

    Kühler (optional)

    cw-6100ah

    Vakuumeinheit

    Einheit Eingangsspannung

    380 V / 220 V

    Balg

    kf40x1000

    Vakuum-Prallventil

    kf40

    Vorderseite   Maschine Vakuumpumpe rvp-6

    Leistung

    0,75 kW

    Stromspannung

    380v

    Drehgeschwindigkeit

    1450rpm

    Luftansaugdurchmesser

    kf25 / kf40

    Pumpendrehzahl l / s

    6

    ultimativer Druck

    4x10 -2pa

    Diffusionspumpe tk150

    Stromspannung

    220v

    Leistung

    1000w

    Luftansaugschnittstelle

    dn150

    Ausgangsschnittstelle

    dn40

    Einspritzung von Öl

    0,3l

    Pumprate n2

    1000 l / s

    Composite-Vakuummeter

    zdf

    Energieversorgung

    220v 55w

    Kontrollgenauigkeit

    ± 1%

    Messbereich des Vakuummeters

    10-5 -10 5 pa


1. Wir liefern Maschinen mit batterie technologie unterstützung.

2. wir liefern vollständiger Satz von Lithium-Batterie-Ausrüstung für Laborforschung, Pilotforschung und Produktion lin e.


laboratory muffle furnace


1 standard exportiert paket: interne kollisionsschutz, externe export holzkiste verpackung.

2 Versand per Express, per Flugzeug, per Schiff nach Kundenwunsch, um den am besten geeigneten Weg zu finden.

3 verantwortlich für den schaden während des versandprozesses, wird den schaden teil für sie kostenlos ändern.
