Akku-Herstellungsmaschine 2 in 1 für 18650/26650/32650 Lithium-Batteriezellen Sortieren und Isolierpapier kleben
Model Number:
TMAX-SLBNPlace of Origin:
ChinaZahlung:
L/C D/A D/P T/T Western UnionDelivery Time:
5 days
- WhatsApp : +86 13003860308
- E-Mail : David@tmaxcn.com
- E-Mail : Davidtmaxcn@gmail.com
- Wechat : 18659217588
Vorherige:
5V6A 512-Kanal-Li-Ion-Batterie-Lade-Entlade-Tester zum Testen der Kapazität von Zylinderzellen und BeutelzellenNächste:
Semi-Auo-Montagemaschinenlinie für zylindrische Zellenbatterien für 14500 18650 21700 26650 32650 zylindrische Zellen

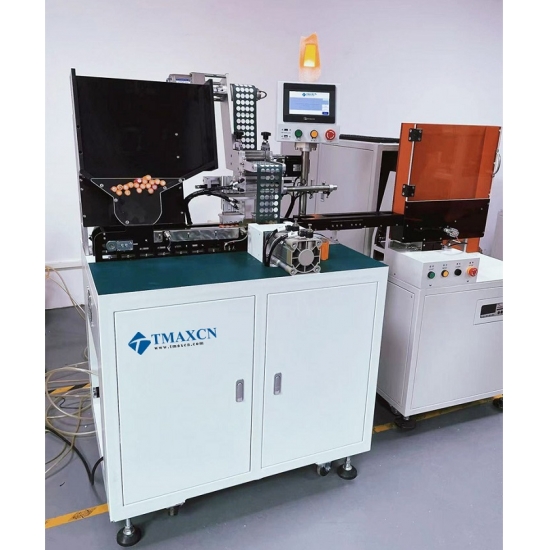

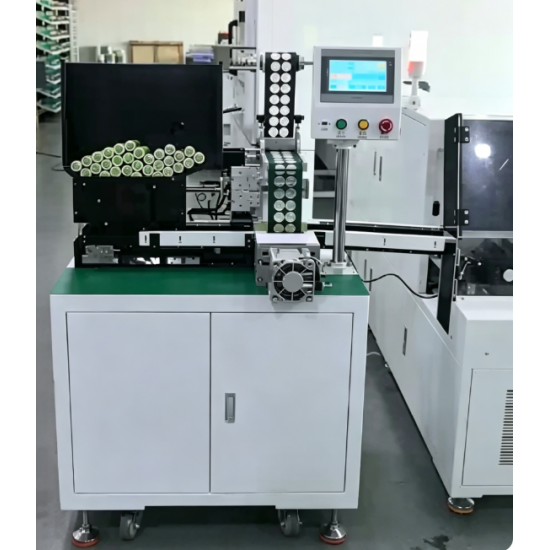

Akku-Herstellungsmaschine 2 in 1 für 18650/26650/32650 Lithium-Batteriezellen Sortieren und Isolierpapier kleben
BESONDERHEIT
Die automatische Sortiermaschine für zylindrische 18650-Batterien ist ein Testsortiergerät zur Überprüfung des Innenwiderstands und der Spannung der zylindrischen Batterie nach der Oberflächenmatte und verfügt über ein hochpräzises automatisches Testsystem für Innenwiderstand und Spannung. Der in der Computersoftware eingestellte Innenwiderstands- und Spannungswert führt die Batterie genau der angegebenen Gangposition zu, und das System kann 11 Sortierungen (10 Teststationen, 11 Sortierebenen) realisieren. Die Gesamtdesigneffizienz dieser Ausrüstung beträgt etwa 4.500 -5000 Batterien pro Stunde, und das Strukturdesign ist einfach und großzügig, und die Leistung ist stabil. Auf dem Markt war es eine kostengünstige integrierte Ausrüstung für eine Aufkleber- und Sortierkombination. Die beiden Maschinen werden in derselben Richtung beladen und empfangen. Sie können mit Einzelbetrieb oder separat kombiniert werden. Tmax ist auch der Hersteller und Lösungsanbieter von Akku-Maschine .
Vorteile
1. Professionelles Steuersystem, stabile und zuverlässige Antriebsunterteilung mit hoher Geschwindigkeit.
2. Das Gerät kann die Batterie entsprechend dem eingestellten Spannungswert des Innenwiderstands in den angegebenen Gang schicken.
3. Spezielle antiadhäsive Messerform stanzt automatisch das Oberflächenpad und haftet genau an der Batteriestirnfläche.
4. Die durchschnittliche Sortierung beträgt 4500 Stück/Stunde bei hoher Stabilität.
Alle unsere Montage der E-Bike-Batterie werden in einer Vielzahl unterschiedlicher Märkte auf der ganzen Welt sehr geschätzt.
SPEZIFIKATION
11 Chanel-Batteriesortiermaschine
Modell |
TMAX-FN-011 |
Stromversorgung |
AC220V ± 10% 50Hz |
Stromspannung |
900 W |
Parameter sortieren |
Leerlaufspannung und AC-Innenwiderstand |
Druckluft |
0,5 ~ 1,0 MPa |
Sortiergeschwindigkeit |
≥80 ppm |
Produktivität |
5000 Stück/Stunde |
Abmessungen |
1320 x 880 x 1450 mm |
Anpassungsbatterie |
Zylindrische Batterie (18650,32650,18500,26650,14500,21700 usw.) |
Empfangskanal |
11 Kanäle |
Tester für den Innenwiderstand |
HIOKI3561 oder HK3561 |
|
HIOKI3561: Genauigkeit der Leerlaufspannung: ± 0,01 % rdg; Anzeigeauflösung: 0,1 Millivolt; Genauigkeit der internen Impedanz: ± 0,1 % rdg; Anzeigeauflösung: 0,01 mΩ
HK3560: Genauigkeit der Leerlaufspannung: ± 0,05 % rdg; Anzeigeauflösung: 0,1 Millivolt; Genauigkeit der internen Impedanz: ± 0,3 % rdg; Anzeigeauflösung: 0,01 mΩ |
Gesamtgewicht |
280kg |
Steuerungskomponente |
7,5-Zoll-Touchscreen, 3-Achsen-SPS-Programmierer |
Bewegungsgerät |
Der Schrittmotor mit geschlossenem Regelkreis wird zum Verschieben, genauen Positionieren und Synchronriementransport des Kerns verwendet, um zu verhindern, dass die Oberfläche des Kerns beschädigt wird. |
Fütterung |
Im Trichterfütterungsmodus können 500 PCS auf einmal eingelegt werden. |
Datenspeicher |
Testdaten können auf einer U-Disk gespeichert werden |
Scan-Code-Funktion |
Kann angepasst werden |
Automatische Online-Schnittstelle |
Es kann angepasst werden, um den Auslass der automatischen Oberflächenkissenmaschine im Maschinentrichter anzuschließen, um den automatischen Anschluss der elektrischen Kerne zu realisieren und Arbeitskosten zu sparen. |
Sonstiges |
Anpassbares Andocken von Scanner- und Datenbankdaten |
|
Optionaler Distribution Core Dynamic Tester, der die Qualität und Belastbarkeit des Kerns widerspiegelt |
|
Anpassbare automatische Verbindungsmaschine für automatische Oberflächenmatratzen (elektrischer Kern in automatische Oberflächenmatratzenmaschine gegossen, geklebte Oberflächenmatratze floss automatisch in automatischen Sortierer, Sortierung, Einsparung von Arbeitskräften) |
|
Automatische Erfassung der Produktionsmenge zur Anzeige der aktuellen Produktionseffizienz |
Ausrüstung C Konfiguration L ist
Tester |
HIOKI3561 oder HK3561 |
Computer |
Industrie-Computer |
SPS |
FX3U-80MT/ES-A und SC-09 |
Servo |
Panasonic A5-Serie |
Sensoren |
Panasonic und Omron, Japan |
Führung |
ShangYin, Taiwan |
Lager |
Japan NSK |
Zylinder |
Adec |
Innentemperatur |
- 30 ℃ ~ 70 ℃ |
Fabrik |
Keine Verschmutzung und keine starken elektromagnetischen Störungen |
Zylindrisch B Batterie EIN automatisch S Ticker M Maschine
Eingangsgasquelle |
0,4–0,8 MPa |
Funktionsstil: |
Schrittantrieb mit Pneumatik |
Eingangsspannung: |
AC220V |
Aufklebermaterialien: |
Gerstenpapier oder PVC |
Größe des Aufklebermaterials: |
Gerstenpapier Maxium 350 mm; Innendurchmesser der Rolle 72–75 mm |
Anpassbare Batteriezelle |
18650 Akku Plus-n-Minus |
Leistung: |
Elektrisch oder pneumatisch |
Kontrollinstrument: |
7,5-Fuß-Kontaktbildschirm, SPS-Programmiermaschine und Schrittmotor |
Elektroden zum Körperabstand: |
100 mm (Skalierbar einstellbar) |
Produktivität: |
4000 Stück/Stunde; Singal 4St |
Äußere Abmessungen |
1,3 M*1 M*1,3 M |
Batteriesortierer (optionaler Kanal)
Papieraufkleber
